Łączność bezprzewodowa stała się obecnie normą. Chociaż lubimy wygodę kamer bezprzewodowych, stoją również w obliczu licznych potencjalnych wyzwań, z których jednym jest interferencja wielościeżkowa. Zjawisko to może znacząco degradować sygnały, powodując zamrażanie wideo, zniekształcenie obrazu, a nawet przerwy dźwięku. Jest to problem, z którym musi walczyć każdy inżynier systemu komunikacji bezprzewodowej.
Jako konsultant specjalizujący się wModuł aparatuI projekt systemu, jestem głęboko świadomy wyzwań tego problemu. W tym artykule zapewni dogłębną analizę natury interferencji wielościeżkowej, zbada jego działanie, wpływ na kamery bezprzewodowe i mikrofony oraz zapewni praktyczne rozwiązania.

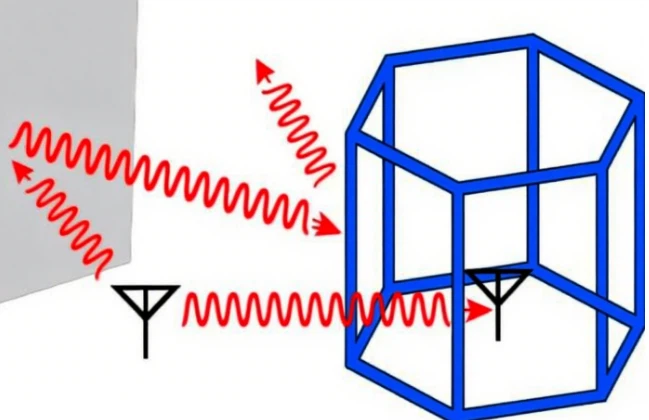

Jak nazywa się interferencja wielościeżkowa?
Interferencja wielościeżkowa, znana również jako efekt wielościeżkowy, odnosi się do zjawiska, w którym fale elektromagnetyczne przemieszczają się z nadajnika do odbiornika wzdłuż wielu różnych ścieżek przed dotarciem do anteny. Ścieżki te obejmują najbardziej bezpośrednią ścieżkę linii wzroku, a także ścieżki pośrednie utworzone przez odbicie, załamanie lub dyfrakcję.
Pomyśl o tym jak rozmawianie z kimś w pustym pokoju. Część twojego głosu dotrze do ucha bezpośrednio, podczas gdy inne będą zastanawiać się wiele razy poza ścianami, podłogą i sufitem przed ich dotarciem. Te dźwięki, przybywające w różnych momentach i z różnymi intensywnościami, czasami się sumują i wzmacniają się nawzajem, podczas gdy inni anulują się nawzajem, powodując zniekształcenie. W komunikacji bezprzewodowej zjawisko to nazywa się interferencją wielościeżkową.
Jak działa multipating?
Zakłócenia wielościeżkowego jest podstawową fizyczną właściwością fal radiowych. Gdy antena nadawczą wysyła sygnał, propaguje się we wszystkich kierunkach jako fale. W prawdziwych środowiskach sygnały odzwierciedlają różne przeszkody, takie jak ściany, meble, a nawet ciała ludzkie.
Ostatecznie antena odbierająca odbiera wiele wersji tego samego sygnału jednocześnie: jedna z głównej ścieżki, a inne z różnych ścieżek odbijanych. Sygnały te, pochodzące z różnych ścieżek, dochodzą do końca odbierania w różnych czasach i fazach, w zależności od odległości i medium, które podróżują. Gdy sygnały te nakładają się na koniec odbierania, wpływa to jakość sygnału.
Efekt wielościeżkowy
Skutki wielościeżności są złożone i różnorodne, często prowadząc do następujących problemów:

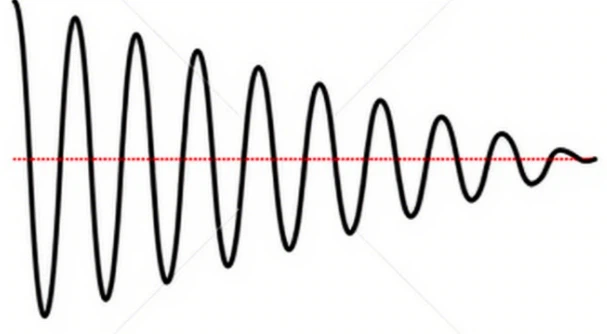

Sygnał zanika
Gdy sygnały z różnych ścieżek nakładają się na odbiornik, jeśli ich fazy są odwrotnie, anulują się nawzajem, powodując gwałtowny spadek siły sygnału. Jest to znane jako destrukcyjne zakłócenia. Powoduje to zmniejszenie stosunku sygnału do szumu (SNR), co prowadzi do zmniejszenia szybkości transmisji danych lub przerwy komunikacji. I odwrotnie, jeśli fazy są takie same, siła sygnału wzrasta. Wzrost ten nie jest jednak stabilny; Jeśli odbiornik lub przeszkoda się porusza, siła sygnału zmienia się między wzrostem a zmniejszeniem.
Rozprzestrzenianie się opóźnienia sygnału
Z powodu propagacji wielościeżkowej odbiornik otrzymuje „rozciągnięty” sygnał. To „rozciąganie” nazywa się rozprzestrzenianiem się opóźnienia sygnału. Nadmierne rozprzestrzenianie się opóźnień może prowadzić do zakłóceń intersymbolu (ISI), gdzie ogon poprzedniego symbolu danych zakłóca głowę następnej. ISI jest głównym punktem bólu w szybkiej komunikacji bezprzewodowej. Może poważnie wpłynąć na dokładność transmisji danych i zwiększyć poziom błędu błędu (BER), który jest niedopuszczalny w wbudowanych systemach widzenia, które muszą przesyłać strumienie wideo o wysokiej rozdzielczości.
interferencja wielościeżkowa w komunikację bezprzewodową
Zakłócenia wielościeżkowego jest nieuniknionym problemem w komunikacji bezprzewodowej. Jego wpływ jest szczególnie ostry w urządzeniach IoT lub kamer bezprzewodowych, które opierają się na łączności bezprzewodowej.
Wyobraź sobie, że kamera bezprzewodowa rozmieszczona w rogu fabryki. Jego strumień wideo musi przemierzać wiele metalowych urządzeń, półek i ścian. Każda przeszkoda generuje refleksje wielościeżkowe. Te odbijane sygnały mogą powodować niestabilne liczby klatek na sekundę, pikselowanie, opóźnienia, a nawet całkowitą przerwę strumienia wideo. Jest to niewątpliwie znacząca punkt bólu dla systemów automatyzacji przemysłowej lub systemów nadzoru bezpieczeństwa, które wymagają niskiej opóźnienia i wysokiej niezawodności.
interferencja wielościeżkowa z mikrofonami ma miejsce
Zakłócenia wielościeżkowe nie tylko wpływają na sygnały wideo, ale także szkodzi odbiciu dźwięku mikrofonów w wbudowanych systemach wizji. Zakłócenia wielościeżkowego występuje, gdy dźwięk ze źródła sygnału dociera do mikrofonu różnymi ścieżkami (takimi jak dźwięk bezpośredni i dźwięk odbity). Jest to szczególnie powszechne w akustycznie złożonych środowiskach, takich jak sale konferencyjne i sale. Wiele odbicia dźwięku poza ścianami, sufitami i podłogami powoduje zniekształcenie i pogłos.
Ta ingerencja może powodować rozmycie dźwięku, bez jasności i kierunkowości. W przypadku produktów Smart Camera, które polegają na dźwięku do wykrywania anomalii, interakcji głosowej lub wideokonferencji, interferencja wielościeżkowa jest wyzwaniem technicznym, które należy rozwiązać.
Kiedy używać multipathu: od wyzwań po możliwości
Pytanie „Kiedy powinniśmy wykorzystać wielościeżkę?” Może wydawać się sprzeczne, ale ujawnia zmianę myślenia od pasywnego łagodzenia na proaktywne wyzysku. Nie możemy „wykorzystać” samej interferencji wielościeżkowej, ale możemy wykorzystać jej istnienie w celu poprawy wydajności systemu.
Jest to esencja technologii MIMO (wiele danych wejściowych) i technologii różnorodności antenowej. Systemy MIMO wykorzystują wiele anten zarówno na końcach nadajnika, jak i odbiornika. Oznacza to, że sygnały mogą podróżować wieloma ścieżkami. Po stronie odbiornika system może wykorzystać niezależność sygnałów wielościeżkowych i łączyć je przy użyciu złożonych algorytmów przetwarzania sygnału, skutecznie zwalczając zanikanie sygnału i poprawę pojemności kanału i niezawodności komunikacji.
Jak skutecznie złagodzić interferencję wielościeżkową?
W obliczu zakłóceń wielościeżkowych inżynierowie wizji nie są pozbawione rozwiązań. Przeciwnie, skuteczne rozwiązania mogą zwiększyć konkurencyjność produktu.
1. Różnorodność anteny
Jest to jedno z najczęstszych rozwiązań. Używa wielu anten na końcu odbiorczym, z wystarczającą fizyczną odległością między nimi. Ze względu na różne lokalizacje anten, odbierane przez nich sygnały wielościeżkowe będą się różnić. Odbiornik wybiera antenę o najlepszej jakości sygnału do komunikacji lub łączy sygnały otrzymane przez wszystkie anteny. Znacząco zmniejsza prawdopodobieństwo całkowitego zanikania sygnału i skutecznie poprawia stabilność połączenia bezprzewodowego.
2. Technologia MIMO
MIMO to bardziej zaawansowana technologia różnorodności anten. Wykorzystuje nie tylko multipath do poprawy odbioru sygnału, ale także umożliwia jednoczesne przesyłanie niezależnych strumieni danych na wiele ścieżek. To wykładniczo zwiększa pojemność kanału. W przypadku wbudowanych systemów wizji, które wymagają wysokiej rozdzielczości strumieni wideo o wysokiej zawartości ramek, technologia MIMO jest kluczem do osiągnięcia szybkiej i stabilnej transmisji bezprzewodowej. Jest to podstawowy punkt sprzedaży produktów na rynku.
3. DSP i algorytmy oprogramowania
Po zakończeniu odbiorczej cyfrowy procesor sygnału (DSP) i wyspecjalizowane algorytmy przetwarzania sygnału wyrównują odebrane sygnały wielościeżkowe. Algorytmy te identyfikują i kompensują zakłócenia rozprzestrzeniania się opóźnienia i interferencje międzysymbolowe spowodowane sygnałami wielościeżkowymi. Dzięki zoptymalizowanemu przetwarzaniu sygnału system rekonstruuje wysokiej jakości oryginalne dane z wielu niedoskonałych sygnałów, zapewniając płynne wideo i audio, nawet w złożonych środowiskach wielościeżkowych.
Streszczenie
Zakłócenia wielościeżkowego jest nieodłącznym problemem, przed którym stoi komunikacja bezprzewodowa i przechwytywanie dźwięku w wbudowanych systemach wizji. Tworzy wiele ścieżek sygnału poprzez odbicie i dyfrakcję, co prowadzi do zanikania sygnału i rozprzestrzeniania się opóźnienia. Jednak stosując projektowanie anteny, technologię MIMO i zoptymalizowane algorytmy przetwarzania sygnałów, inżynierowie mogą nie tylko skutecznie złagodzić negatywne skutki multipathu, ale nawet wykorzystać je w celu poprawy wydajności komunikacji. Zapewnia to solidne podkład techniczny do budowania stabilnych i niezawodnych urządzeń bezprzewodowych IoT.
