Soczewki i obrazy: odblokowanie jasności w osadzonej wizji

WWbudowana wizja, podróż światła zaczyna się odsoczewki i obrazy. Dla inżynierów i specjalistów branżowych głębokie zrozumienieoptykajest absolutnie niezbędny. Ten przewodnik wyjaśniJak soczewki tworzą obrazy, wyjaśnij szerszyZnaczenie soczeweki szczegółowo opisać ich głęboki wpływJakość obrazuWkamerasystemy. Zbadamy również, jakKamera soczewekTechnologia współpracuje ze sobą. Na koniec odpowiemy na kluczowe pytania dotyczące tworzenia obrazu.

U podstaw,Znaczenie soczewekodnosi się do urządzeń optycznych. Są one zaprojektowane do zbieżności lub rozbieżności promieni świetlnych. Zazwyczaj wykonane z przezroczystych materiałów, takich jak szkło lub plastik, soczewki zginają światło. Ten proces, zwany refrakcją, pozwala im skupić światło i tworzyć obraz. Ta podstawowa zdolność ma kluczowe znaczenie dla wszystkich nowoczesnych systemów obrazowania.

Core Principles Of Lens Imaging

WkameraLubModuł aparatu, Theobiektywto pierwsze spotkania światła komponentu. Jego precyzyjny projekt jest niezbędny. Zapewnia przechwytywanie jasnych i dokładnych informacji wizualnych. Bez skutecznegosoczewki, nie można utworzyć właściwego obrazu naCzujnik obrazu.

ProcesJak soczewki tworzą obrazyopiera się całkowicie na refrakcji. Gdy światło przesuwa się z jednego medium (jak powietrze) do drugiego (obiektywMateriał), a następnie wycofać się, zmienia kierunek. Soczewki są specjalnie ukształtowane w celu kontrolowania tego zginania.

Bardzosoczewki aparatuCzyWypukane soczewki. Są grubsze pośrodku. Soczewki te powodują zbieżność równoległych promieni świetlnych w jednym punkcie, zwanym punktem ogniskowym. Ta zbieżność tworzy ukierunkowany obraz. Ten obraz może być prawdziwy lub wirtualny. To zależy od odległości obiektu odobiektyw.

Zrozumienie tworzenia obrazów wymaga rozróżnienia między obrazami rzeczywistymi i wirtualnymi. Ta koncepcja ma kluczowe znaczenie dlaJak soczewki tworzą obrazy:

Prawdziwy obraz:PRAWDZIWY obraz tworzy promienie światłafaktycznie zbiegają sięPo przejściu przezobiektyw. Te obrazy można rzutować na ekran lubCzujnik obrazu. Wkamera, Theobiektywtworzy prawdziwy, odwrócony obraz bezpośrednio na czujnik.
Obraz wirtualny:Wirtualny obraz tworzy się, w którym promienie świetlneWygląda na rozbieżnośćz punktu. Jednak tak naprawdę się tam nie zbliżają. Te obrazy nie mogą być rzutowane. Pomyśl o przeglądaniu szkła powiększającego; Powiększony obraz, który widzisz, jest wirtualny.

DlakameraSystemy, głównym celem jest stworzenie wyraźnego, ostregoprawdziwy obraznaCzujnik obrazu. Ten obraz staje się następnie danymi cyfrowymi.

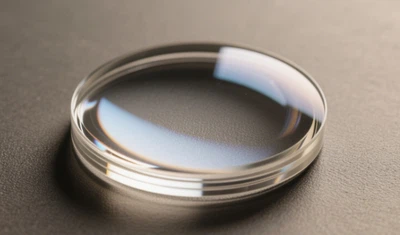

Concave Lens

Pytanie ”Czy soczewki wpływają na jakość obrazu?„Ma prostą odpowiedź: tak, absolutnie.obiektywjest prawdopodobnie najważniejszym składnikiem. To głęboko wpływa na finałJakość obrazuakameraLubModuł aparatu. Jego projektowanie i precyzja produkcyjna bezpośrednio wpływają na każdy aspekt przechwyconego obrazu.Rola obiektywu w module aparatuzostał wymieniony w naszym poprzednim artykule. Szczegółowe informacje możesz odwołać się do naszego poprzedniego utworu.

OtoJak soczewki wpływają na jakość obrazu:

Ostrość i rozdzielczość:Wysokiej jakościobiektywZapewnia dokładnie zbieżne promienie światła. Powoduje to ostre obrazy o wysokiej rozdzielczości. Słabe soczewki powodują rozmycie i brak szczegółów. Dzieje się tak nawet w przypadku wysokiej rozdzielczościCzujnik obrazu.
Kontrast:DobrysoczewkiMinimalizuj rozproszenie światła i odbicia wewnętrzne. To daje obrazy z silnym kontrastem. Lekkie i ciemne obszary są dobrze zdefiniowane.
Dokładność koloru:ZaawansowanyobiektywProjekty często używają wielu elementów szklanych i specjalnych powłok. Te poprawne do aberracji chromatycznej. Zapewnia to dokładnie renderowane kolory, bez frędzlowania lub zniekształceń.
Kontrola zniekształceń:Soczewki mogą wprowadzić różne zniekształcenia. Przykłady obejmują efekty lufy lub pincushion. Wysokiej jakościsoczewkisą zaprojektowane w celu ich zminimalizowania. Zapewnia to proste linie.
Zebranie światła (przysłona):.obiektywmaksymalnyotwórdecyduje, ile światła może zebrać. Szerszyotwór(niższa liczba F) ma kluczowe znaczenie dla dobrej wydajności o słabym świetle. To bezpośrednio wpływaJakość obrazuw trudnych warunkach.

DlaWbudowana wizjaZastosowania, precyzja i niezawodność są najważniejsze. Inwestowanie w wysokiej jakościobiektyw aparatujest niezbędne. Wpływa to bezpośrednio na dokładność kolejnychWizja maszynowaAlgorytmy.

Związek międzyKamera soczewekKomponenty są głęboko współzależne. AkameraTo nie tylko czujnik. To drobno dostrojony system. .obiektywICzujnik obrazuPracuj w doskonałej harmonii.

Dopasowywany format optyczny:.obiektywokrąg obrazu (format optyczny) musi pokryć cały obszarCzujnik obrazu. W przeciwnym razie narożniki obrazu będą ciemne (winietowanie).
Ogniskowa i pole widzenia:.ogniskowa obiektywokreślapole widzenia (FOV)schwytane przezkamera. Inżynierowie wybierają soczewki na podstawie określonych potrzeb. Może to być widok z szerokim kątem inwigilacji lub wąski, powiększony widok kontroli.
Przysłona i wrażliwość: A Przysłona obiektywudecyduje o tym, ile światła osiągaCzujnik obrazu. WiększyotwórPozwala na lepszą wydajność w słabym świetle. Umożliwia również szybsze czasy otwarcia migawki. Ma to kluczowe znaczenie dla czystego przechwytywania ruchomych obiektów.
Odległość robocza:Dla wieluWizja maszynowaaplikacje,obiektywUstawia optymalną odległość pracy od obiektu. Jest to niezbędne dla precyzyjnych wskazówek pomiarowych i robotów.

Wybór prawaKamera soczewekPołączenie to złożone zadanie inżynieryjne. Wymaga rozdzielczości równowagi, wrażliwości, szybkości i czynników środowiskowych.

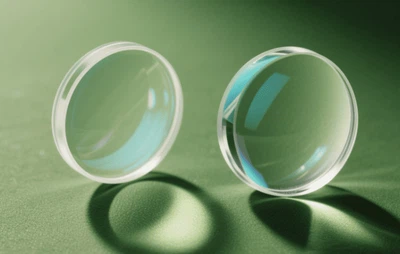

Convex Lens Vs Concave Lens

Pytanie ”Czy obiektyw oka tworzy prawdziwy obraz?„Ma jasną odpowiedź: tak. ludzkie okoobiektywjestwypukły obiektyw. Działa podobnie jakobiektyw aparatu. Koncentruje promienie światła ze świata zewnętrznego na siatkówkę. Siatkówka znajduje się z tyłu oka.

Obraz utworzony na siatkówce toprawdziwy obraz. Jest również odwrócony (do góry nogami) i odwrócony (prawy lewy). Nasz mózg następnie przetwarza ten odwrócony i odwrócony obraz. Odwraca go do tego, jak postrzegamy świat. Ten biologiczny przykład doskonale ilustruje podstawową zasadęJak soczewki tworzą obrazyZbieżąc światło do płaszczyzny ogniskowej.

Poza podstawami, inżynierowie wWbudowana wizjastawić czoła zaawansowanym rozważaniomsoczewki i obrazy. Te bezpośrednio wpływają na wydajność i niezawodność systemu.

NIEobiektywjest idealny. Wszystkie soczewki wprowadzają pewien stopień aberracji. Są to wady optyczne. Zapobiegają tworzeniu idealnego obrazu. Typowe aberracje obejmują:

Aberracja chromatyczna:Różne kolory lekkiego ostrości w nieco różnych punktach. Powoduje to frędzlowanie kolorów. WieloelementsoczewkiUżyj różnych rodzajów szkła, aby to poprawić.
Aberracja sferyczna:Promienie lekkie przechodzące przez różne części sferycznychobiektywSkoncentruj się na różnych punktach. Asferycznesoczewkisą zaprojektowane, aby to poprawić. To poprawia ostrość.
Śpiączka:Źródła światła poza osiami pojawiają się w kształcie komety.
Astygmatyzm:Punkty pojawiają się jako linie w różnych orientacjach.

Wysoka wydajnośćsoczewki modułu aparatuWłącz wiele elementów obiektywu. Używają zaawansowanych projektów, aby zminimalizować te aberracje. To zapewnia lepszeJakość obrazuza wymaganieWizja maszynowazadania.

Nowoczesnysoczewki modułu aparatuCzęsto zawierają specjalistyczne powłoki. Powłoki te zmniejszają odbicia. To poprawia transmisję światła i kontrast. Chronią również przed zadrapaniami lub szkodami środowiskowymi. Dla przemysłowych lub na zewnątrzWbudowana wizjaSystemy, czynniki środowiskowe mają kluczowe znaczenie. Obejmują one temperaturę, wilgotność i wibracje. Soczewki muszą być solidne. Muszą zachować integralność optyczną w tych warunkach. To tutaj ogólna jakość wykonaniaobiektywZgromadzenie naprawdę ma znaczenie.

Inżynierowie wybierają między ustalonymisoczewki ogniskowe(soczewki główne) i zmiennesoczewki ogniskowe(Zoom lub soczewki różnorodne). Stałe soczewki zazwyczaj oferują lepszeJakość obrazui większeotworyza ich rozmiar i koszty. Zmienne soczewki zapewniają elastyczność. Pozwalają na dostosowaniepole widzeniabez zmiany fizycznejobiektyw. Wybór zależy od potrzeb aplikacji: wydajność optyczna w stosunku do zdolności adaptacyjnej.

Dokładna interakcjasoczewki i obrazyu podstaw szerokiej gamy współczesnych technologii.

W aplikacjach motoryzacyjnych,soczewki i obrazysą kluczowe dla bezpieczeństwa i autonomii. Szeroki kątsoczewki modułu aparatusą używane do systemów monitorowania wstecznego, widoku przestrzennego i monitorowania sterowników. Wysokiej jakościsoczewkisą niezbędne dla ADA (zaawansowane systemy wspomagania sterownika). Umożliwiają dokładne wykrywanie obiektów i utrzymanie pasa. Prognozuje się, że globalny rynek kamer motoryzacyjnych sięgnie14,5 miliarda USD do 2028 r.(Mordor Intelligence, 2023). Wzrost ten jest napędzany postępamiKamera soczewektechnologia.

Wizja maszynowaw dużej mierze opiera się na wyspecjalizowanychsoczewki. Te przechwytują precyzyjne obrazy do kontroli, pomiaru i wskazówek robota. Telecentrykasoczewki, Na przykład wyeliminuj błąd perspektywiczny. Ma to kluczowe znaczenie dla dokładnych pomiarów wymiarowych. Odpowiednio przechwyconesoczewki i obrazyOkreśl powodzenie procesów kontroli jakości i automatyzacji.

Od endoskopów do mikroskopów, specyficznychsoczewkisą zaprojektowane na zamówienie na medyczne i naukowekamerasystemy. Wysokiej rozdzielczościsoczewkiWłącz szczegółową diagnostykę i krytyczne obserwacje badawcze. Jasność i precyzjaobrazyutworzone przez nichsoczewkinie są negocjacyjne dla dokładnej analizy.

Każdy smartfon opiera się na drobnych, wyrafinowanychsoczewki modułu aparatu. Te miniaturowesoczewkimusi dostarczyć wyjątkoweJakość obrazuPomimo ich rozmiaru. Ciągłe zapotrzebowanie na lepsze kamery telefoniczne napędza ciągłe innowacje wobiektywTechniki projektowania i produkcji. Globalny rynek czujników obrazu, pod silnym wpływem telefonu komórkowegomoduły aparatu, oczekuje się, że przekroczy30 miliardów dolarów do 2029(MarketsandMarkets, 2024). Podkreśla to trwałe znaczenie towarzyszeniasoczewki.

Skomplikowany taniec międzysoczewki i obrazyma fundamentalne znaczenie dla każdego systemu wizualnego. ZrozumienieJak soczewki tworzą obrazynie jest tylko akademicką; To praktyczna koniecznośćWbudowana wizjainżynierowie. .Znaczenie obiektywurozciąga się poza zwykłe zginanie światła; To strażnikJakość obrazu. Wybór prawicyKamera soczewekKombinacja jest najważniejsza dla udanego opracowania aplikacji. W miarę postępu technologii ciągłe innowacje wobiektywProjekt pozostanie na czele. Przesunie granice tego, coWbudowana wizjamoże osiągnąć.

Gotowy do zoptymalizowaniaWbudowana wizjaprojektz dokładnie dopasowanymsoczewki i obrazy? Skontaktuj się z naszymi ekspertamidla dostosowanych wskazówek i rozwiązań spełniających Twoje dokładne wymagania dotyczące obrazowania.
